【二青會探館】太原市濱河體育中心的華麗重生
從2017年11月8日新館第一塊墊層開始澆筑，到2019年2月15日完工，共施工467天。總建筑面積約73049㎡，冬季嚴寒天氣也在緊張施工。在保質量、保安全的情況下，太原市濱河體育中心改擴建項目建設創造了濱河施工速度，實現了套管跟進鑽機施工技術、BIM技術、海綿城市應用等多個全國或者山西首次技術應用。2019年8月，第二屆全國青年運動會中的乒乓球、舉重項目將在這裡完成比賽。太原市濱河體育中心在改擴建過程中有哪些亮點和感人的故事呢？

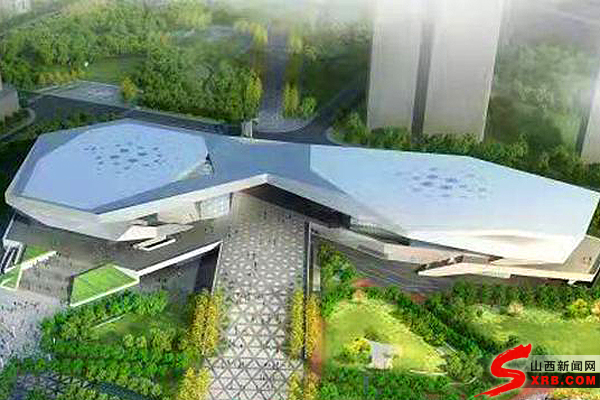

太原市濱河體育中心效果圖
3月18日上午，本網記者對該場館進行了探訪。中建三局山西分公司總工程師、太原市濱河體育中心改擴建項目經理呂俊杰介紹了相關情況。
本網記者：呂工您好！請您介紹一下太原市濱河體育中心改擴建后的情況，說說和原來相比，有哪些不同？
呂俊杰：太原市濱體中心改造工程佔地面積73260.72㎡，總建筑面積約73049㎡，其中地上建筑面積41945㎡，地下建筑面積31104㎡，工程總投資約8.32億元，完成產值9.78億元。工程分為濱河體育中心舊館改造和全民健身中心新建工程以及南區地下車庫工程，主要承辦乒乓球、舉重項目比賽。南區地下車庫面積23320㎡，停車數量685輛。
和建設之前比，1998年投入使用的舊館經過了改造加固，將承辦二青會乒乓球比賽﹔建了新館，承辦舉重項目比賽﹔還新建了車庫和游泳池，游泳池將面向公眾開放。
本網記者：呂工，因時間緊、任務重、要求高，請您介紹一下太原市濱河體育中心改擴建工程施工進展情況，說說你們採取了哪些措施，以實現短時間內高質量完工？
呂俊杰：2017年4月，太原市住宅保障中心接到市住建委代建安排，規劃方案還在調整中，可研編制未完成，前期手續不完善，舊館裙房拆除未進行、結構鑒定和安全評價未進行，困難重重，市住保中心立即成立代建組織機構，梳理問題，開展相關工作。於5月中旬確定規劃方案，6月上旬完成監理、施工招標工作。6月23日安排施工單位中建三局進場，進行新館基坑支護及相關工作﹔8月14日，第一根工程樁開始施工﹔11月8日新館第一塊墊層開始澆筑﹔2018年1月30日新館主體結構封頂﹔舊館加固2018年6月15日完成，網架安裝7月30日完成﹔幕牆工程2018年11月20日完成﹔機電工程2018年11月25日完成﹔裝飾裝修工程2018年12月26日完成。
除去春節假期、極端惡劣天氣影響和橙色預警天氣停工，實際有效工作天數為467天。平均日產值219萬元，2018年6月至9月產值最高峰期，日產值604萬元。專業分包先后進場63家在工程建設高峰期時施工隊伍36個，施工人員多達1380余人，在保質量、保安全的情況下，創造了濱河施工速度。
施工單位項目部自進場施工開始，組織各專業分包24小時不間斷施工，保証空間佔滿、時間連續，為保証工期進度，採取措施發放夜班加班獎金，每日凌晨四點代建、施工、監理准時檢查夜間施工情況，並同時匯報場館建設部夜班加班人數及完成工作情況。
為保障各專業分包順利開展工作，濱體中心項目部每天由代建、施工、監理召開現場工程例會，協調解決工程建設中出現的問題﹔每周組織生產例會評審各家分包的施工計劃與總進度計劃是否吻合，發現脫節立馬預警，採取考察材料設備、約談公司負責人、處罰、獎勵等措施追趕工期﹔凡是施工現場工作面出現困難絕不過夜﹔因設計院是外地單位，項目在會議室安裝高清設備，每周與設計院的進行視頻會議，將圖紙問題協調解決﹔每周分別組織質量和安全文明施工專項檢查。

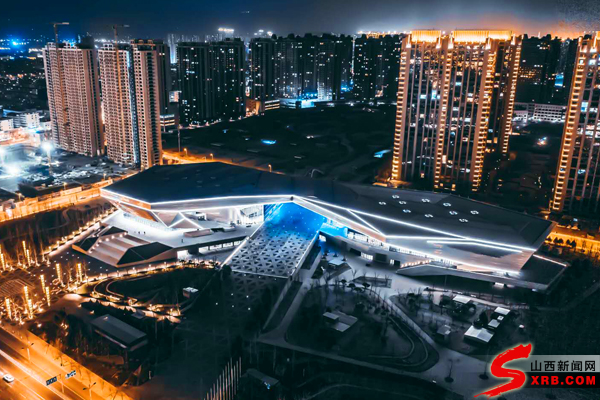

太原市濱河體育中心璀璨夜景
本網記者：北方冬季天氣嚴寒，施工對氣溫有嚴格要求，你們如何創造條件保証冬季施工質量的？
呂俊杰：濱河體育中心改造工程內外裝材料共計212種，大到幕牆玻璃、蜂窩鋁板、水泥挂板、地磚、地板，小到衛生潔具、五金配件。施工期間，橙色預警及極端惡劣天氣頻發，施工用各類材料廠家限電限產，太原市住建委領導積極協調交通部門、環保部門、質檢部門為材料供應保駕護航﹔項目部去材料生產廠家蹲點守候，採取預付款、監理駐場等手段保証材料如期到場﹔2018年冬季為機電調試、裝飾裝修、景觀工程的沖刺階段，為保障冬季各專業順利施工，太原市住宅保障中心協調電力公司、供熱公司、自來水公司、天然氣公司及市政部門，進行圖紙設計，9月份開始進行配電室、換熱站等施工，10月份接入市政管網，11月20日，換熱站正式啟用供熱，11月5日天然氣管網鋪設完成，11月23日正式供電，11月26日正式供水，確保了工程的順利完工。
2018年12月，冬季施工現場施工人員冒著嚴寒，24小時連續施工，在室外搭設了7000余平方米的暖棚，放置50余套採暖設備，保証暖棚內施工溫度要求，對成品及時用棉布電熱毯覆蓋，監理單位現場隨時檢查施工溫度，確保室外壓印混凝土膠粘石施工質量和進度。
2018年3月30日，機電設備招標計劃制定，該計劃含冷卻塔、制冷機組、配電箱、水泵、小到攝像頭，大小設備共計645台之多。由建設、代建、施工、監理單位進行考察、公開招標、認質認價全部材料設備如期到場，無一台設備耽誤施工。
本網記者：施工時一方面改造舊館，一方面建設新館，如何保証舊館地基安全和改造后功能的提升？運用了哪些先進技術？
呂俊杰：本工程舊館無地下室，原地基處理為碎石樁，相鄰5米設計地下游泳館，游泳館平均深度負9米，最深處負11米，常規鑽孔工藝易塌孔易引發老館地基擾動，影響舊館安全。為保障既有結構安全，項目多次組織專家論証，並組織當地知名地質專家踏勘現場，確定設計圖紙及現場施工工藝，項目在超厚砂層特殊地質條件下，多次現場試驗，在山西地區首次採用套管跟進鑽機施工技術，協調從沿海地區調進三台全套管跟進鑽機保障施工進度，新館基坑開挖過程中，對舊館進行沉降5項觀測，數據一切正常。
舊館網架拆除技術：原網架結構型式正放四角錐網架，焊接球節點，平面尺寸為66m×92.9m，南北最大懸挑12.8m，最下部標高17.6m，整個屋蓋用鋼量約300t左右，需要整體拆除。為保障原網架安全快速拆除，中建三局集合總部技術力量聯合清華大學博士組成科研團隊，利用三維模擬分析技術進行方案優選，確保網架在逐步分塊拆除過程中結構自身的可靠安全承載。對拆除的順序進行工況應力分析驗算，確保驗算滿足網架承載要求。根據網架尺寸和特性，不斷模擬計算，選擇合理的臨時支撐布置。得到安全可靠的施工方案，施工中對既有結構進行實時監測，保証既有結構安全穩定。組織專家論証，並經多次現場勘測，最終確定以滿堂腳手架為支撐體系，網架受力點設加強點方案，因現場場地限制，採用三台吊車最大260噸汽車吊進行拆除吊運，並在實施過程中組織專人看管，實施監測反饋數據，保証拆除如期安全完成。
舊館結構加固技術：本工程舊館為拆改工程，需拆除濱體周圍附屬裙樓及樓內局部結構再進行加固改造，經多次討論研究，為保障既有結構安全，拆除採用多種特種設備，樓內採用高壓水射流進行局部混凝土綠色拆除，裙樓採用繩鋸分塊分構件切割拆除，二構採用拆除機器人等特殊設備。加固方式為梁柱截面極大、樓板粘鋼等方式，加固鑽孔植筋長度最長787mm，局部已經貫穿框柱，難度極大。梁底加大截面最小尺寸僅為100mm，灌注灌漿料需在加固模板上端開設50*100小口，從小口人工慢慢灌注，澆筑極為困難。為保障加固質量，經多次必選，植筋灌鋼膠選用了國際一線品牌。
焊接球網架整體提升技術：中建三局項目技術部經過分析，新館比賽區域空曠，地面結構無起伏，網架安裝適合採用整體提升技術，經過三局總部反復核算，確保提升過程中支架/吊繩/網架整體不變形，網架整體提升是在地面拼裝成整體后，利用“超大型液壓同步提升技術”提升，提升過程採用TLC-1.3型計算機控制系統通過CAN串行通信協議組建局域網協同控制整體網架各個吊點同步高程調整，將其一次性安全提升到位，在進行柱頂部分預留后裝杆件的安裝，整個從網架杆件焊接至提升到位僅需25天，比一般腳手架支撐工藝縮短至少半月之多。
BIM技術及深化應用：本工程為公共體育場館，機電包含子系統36項之多，項目機電碰撞點達760余個，其中舊館為原有結構，現場結構尺寸與圖紙存在偏差，需多次現場勘測尺寸調整方案，確保管線安裝。首層層高不足4m且取消原有管廊，北側同一截面最多要容納20根共7層管道，避讓困難﹔項目通過BIM技術實施有效解決了管道避讓穿插的問題﹔通過BIM整合精裝修的末端及機電管道排布，使得精裝修風口燈具噴淋等整齊劃一。
蜂窩鋁板折邊安裝技術，本工程三層以上基本採用蜂窩鋁板幕牆，種類7050，蜂窩鋁板共計26783塊，每種尺寸角度均不同，項目部採用三維模擬技術，技術人員結合圖紙復核現場一塊塊進行實測實量下料，加工廠一塊塊單獨加工，一塊塊微調修整，最終達到設計要求，現場一片一片疊加形成魚鱗狀，在陽光照射下熠熠生輝。
金屬屋面內系統綜合集成技術：為在網架和金屬屋面系統內加設固定賽場燈、照明燈、音響、風管、消防設備、顯示屏等比賽場館需求設備。在設計階段，項目技術部便反復計算這些設備荷載，調整主次檁條截面滿足荷載要求，施工階段綜合現場及BIM深化排布，聯合各專業深化設計各設備位置，經體育局、體育工藝及各專業綜合考慮，形成一套在金屬屋面及網架范圍內解決各專業設備的解決方案，盡量在網架及金屬屋面空間范圍內設置設備，減少下部空間的浪費。
項目信息化管理技術：項目在實施過程中，啟用手機監控管理系統APP，職能用電管理APP,安全檢查移動端APP,應急廣播系統，IP應急呼救站等，切實加快提升安全管理水平，能第一時間發現隱患，及時整改，一系列先進的信息管理系統得到山西省住建廳的肯定，2018年山西省安全標准化觀摩會中，作為重點推廣項目之一。
海綿城市應用：本工程為省級海綿城市試點工程，地庫頂應用了雨水收集再利用技術。在地庫頂板上滿鋪雨水收集網格板，將雨水統一收集匯流進入指定地點二次利用，在工地西側設置雨水調蓄池，樓內安裝中水系統，提高雨污水利用率。
本網記者：在施工過程中，你們得到了哪些支持和幫助？
呂俊杰：項目成立之初，按照太原市住建委“黨建進工地，引領促發展活動”安排，代建單位牽頭成立了濱體項目黨支部，代建單位項目負責人解剛任支部書記，將施工現場建設、勘察、設計、施工、監理、質量安全監督部門及各分包單位所有黨員納入黨支部，通過黨建學習活動，起到黨員帶頭模范作用，並定期開展黨建學習活動，促進工程建設。
2018年7月1日，項目黨支部組織了“二青會場館建設誓師大會”，對市住建委重點工程建設項目百日攻堅進行動員，為二青會場館建設鼓舞了士氣，堅定了決心。
太原市住宅保障中心積極協調電力公司、供熱公司、自來水公司、天然氣公司及市政部門，也為我們的工程建設提供了很多幫助和支持。
現在項目順利完工，我們非常高興，希望太原市濱河體育中心在承辦二青會比賽項目的同時，為服務全民健身發揮重要作用。
山西新聞網記者 葛海霞
